Aplicações
- Medição de pressão estática e diferencial
- Instrumentação em óleo e gás, petroquímica e geração de energia
- Isolamento, calibração e ventilação de instrumentos
Instrument Manifold Systems

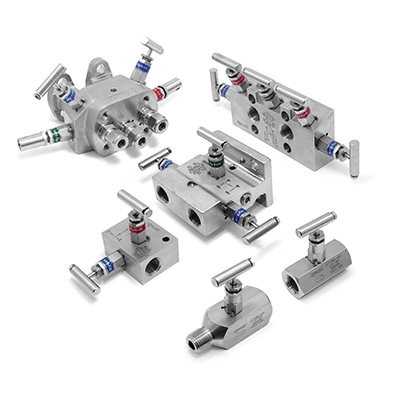

Manifolds de instrumentação

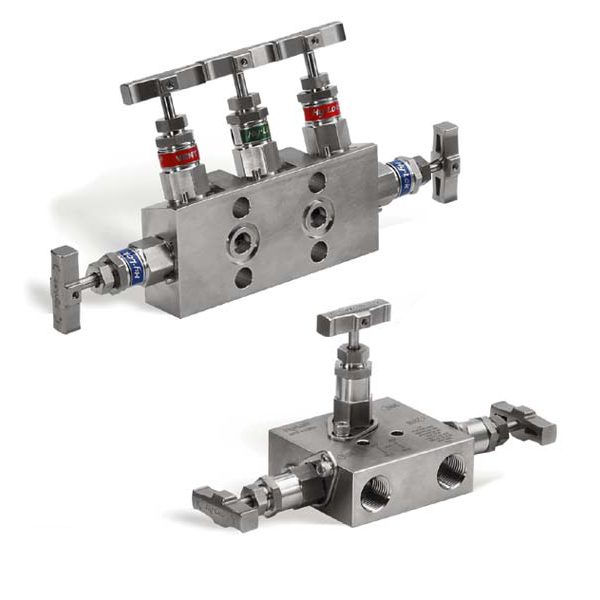

Manifolds de 2, 3, 4 e 5 válvulas para instrumentos de pressão estática e diferencial. As séries GV, M e MS oferecem soluções de isolamento, calibração e ventilação, com montagem direta ou remota conforme a configuração.
Informações do produto
Aplicações e dados técnicos
Características

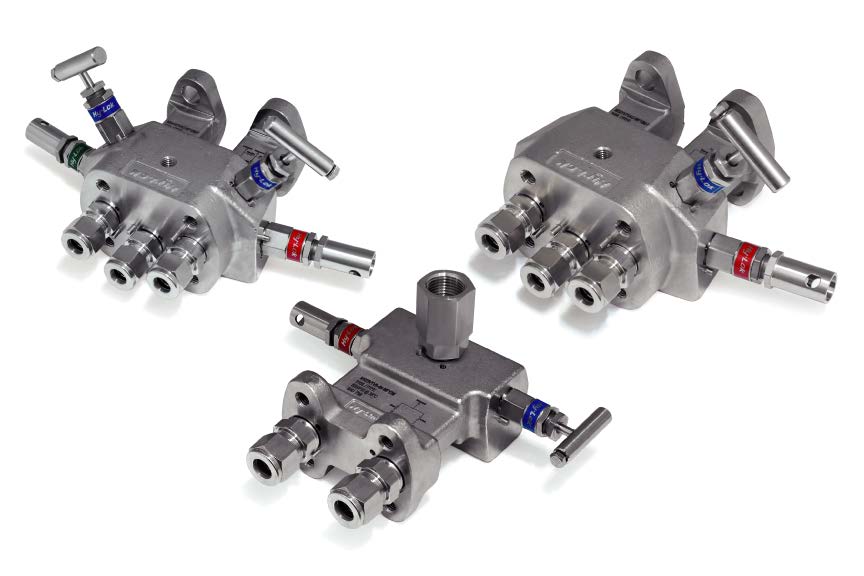

- Linhas GV, M e MS, com montagem direta, remota ou modular

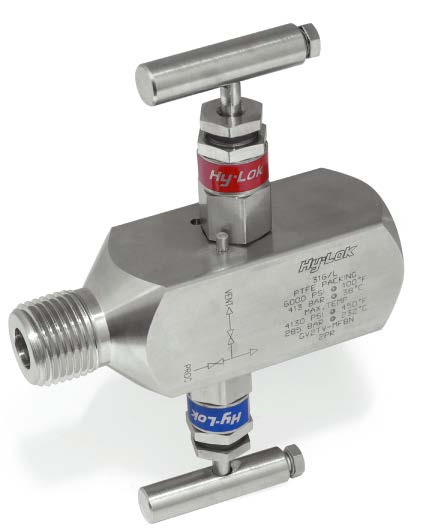

- Manifolds de 2, 3, 4 e 5 válvulas, conforme série
- Ponta não rotativa, contra-sede e haste protegida contra expulsão
- Gaxeta padrão em PTFE e opção em grafite
- Corpos em 316/316L, liga 400, Hastelloy C-276 ou super duplex, conforme modelo
- Sistema modular MS conforme especificação Shell MESC
Especificações
- Pressão máxima admissível: 6.000 psi (413 bar) a 38 °C
- Temperatura máxima com gaxeta PTFE: 232 °C
- Temperatura máxima com grafite: 648 °C para as opções em 316SS, Hastelloy C-276 e super duplex indicadas pelo fabricante
Pressão e temperatura máximas não são necessariamente simultâneas. A seleção depende da série, dimensões, material, vedação e fluido. Confirme os limites e o escopo de certificações no catálogo da configuração escolhida.
Referência técnica Hy-Lok ↗Informação técnica
Documentação e seleção
Consulte materiais, dimensões, pressões e temperaturas admissíveis no documento correspondente à configuração escolhida.
