Aplicações
- Instrumentação
- Processos com alta pressão e temperatura
- Serviço criogênico, conforme configuração
Hy-Lok Tube Fittings
Conexões dupla anilha Hy-Lok
O sistema de compressão com duas anilhas conecta tubos em aplicações de instrumentação. A linha reúne opções em aço inoxidável, latão, liga 400 e duplex, com resistência à vibração e possibilidade de inspeção da montagem.
Informações do produto
Aplicações e dados técnicos
Características
- Vedação por compressão com dupla anilha
- Aço inoxidável, latão, liga 400 (Monel) ou duplex
- Montagem verificável por calibrador
- Resistência à vibração e possibilidade de remontagem
- Opções documentadas para hidrogênio — consulte o escopo dos certificados e a linha específica
Especificações
- Pressão máxima para a linha: 9.000 psig (620 bar) a 38 °C
- Faixa térmica: −254 °C a 537 °C, conforme material e configuração
Pressão e temperatura máximas não são necessariamente simultâneas. A seleção depende da série, dimensões, material, vedação e fluido. Confirme os limites e o escopo de certificações no catálogo da configuração escolhida.
Referência técnica Hy-Lok ↗Explore a linha
12 opçõesFamílias e séries

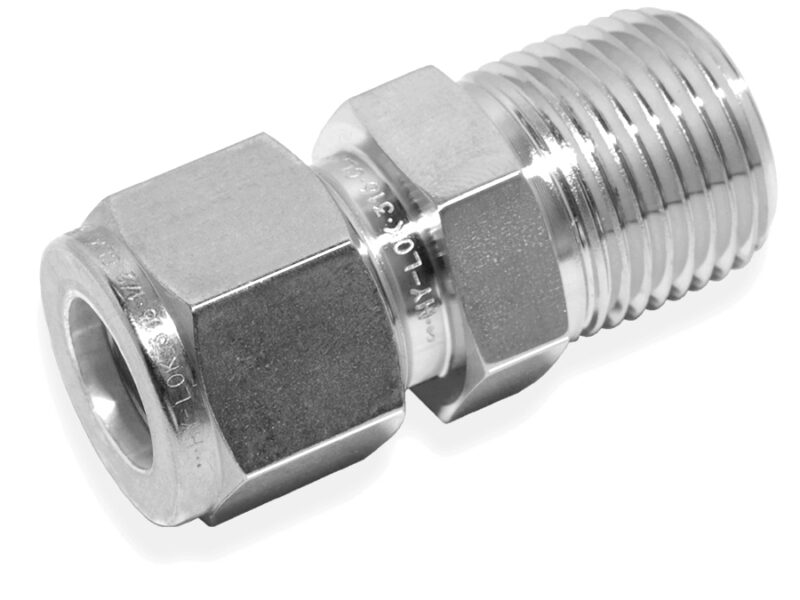

CMC-N — Conectores machos
Conectores da linha Hy-Lok com extremidade roscada macho. Verifique a rosca, o tamanho do tubo e as dimensões na documentação técnica.
CLMB — Cotovelos
Cotovelos da família de conexões Hy-Lok. Os desenhos técnicos permitem conferir a geometria e as dimensões antes da seleção.

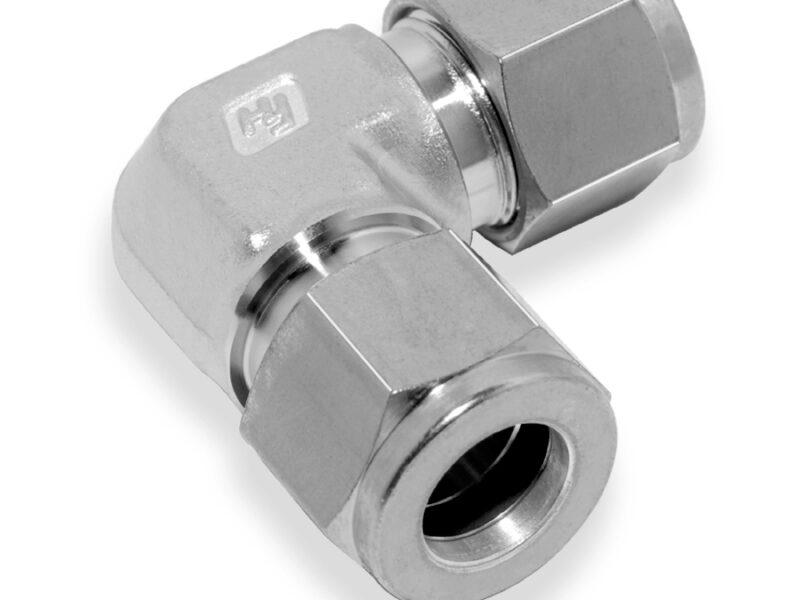

CLA — Cotovelos união
Cotovelos união da linha de conexões dupla anilha Hy-Lok. Indicados para mudança de direção entre tubos, conforme a configuração do modelo.

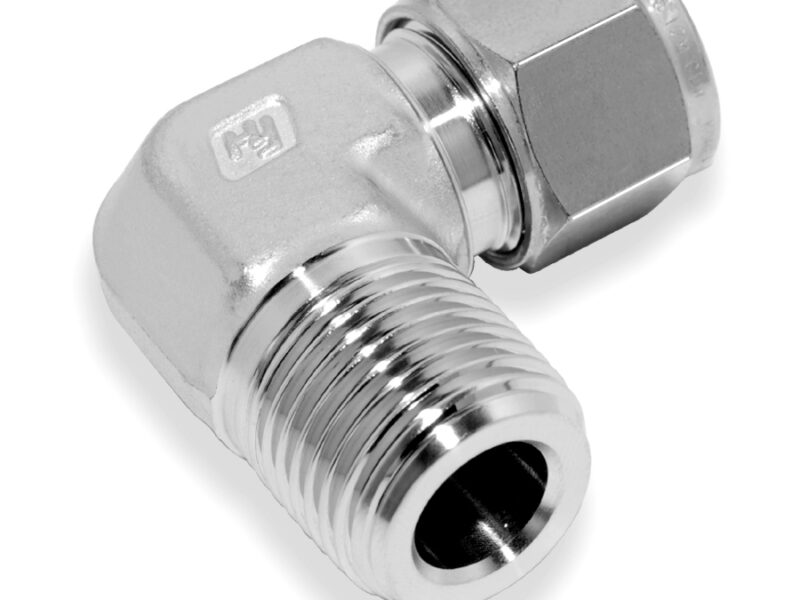

CLMA — Cotovelos
Cotovelos da família de conexões Hy-Lok para mudanças de direção na linha. Consulte as extremidades e dimensões do componente.
CAM — Adaptadores
Adaptadores da família de conexões dupla anilha Hy-Lok. Consulte os desenhos e as dimensões para selecionar a combinação de extremidades.

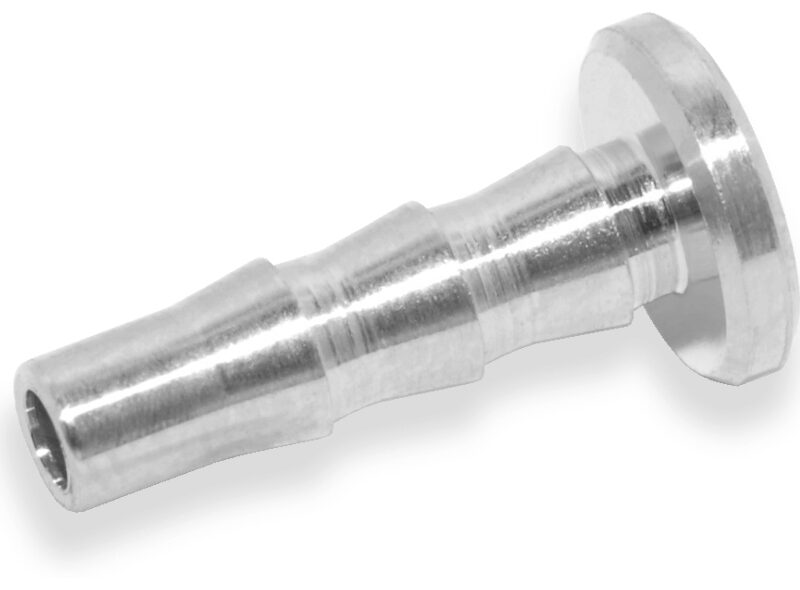

CI — Insertos para tubos
Insertos para apoiar tubos de nylon ou outros plásticos macios em conexões Hy-Lok. A seleção considera os diâmetros externo e interno do tubo.

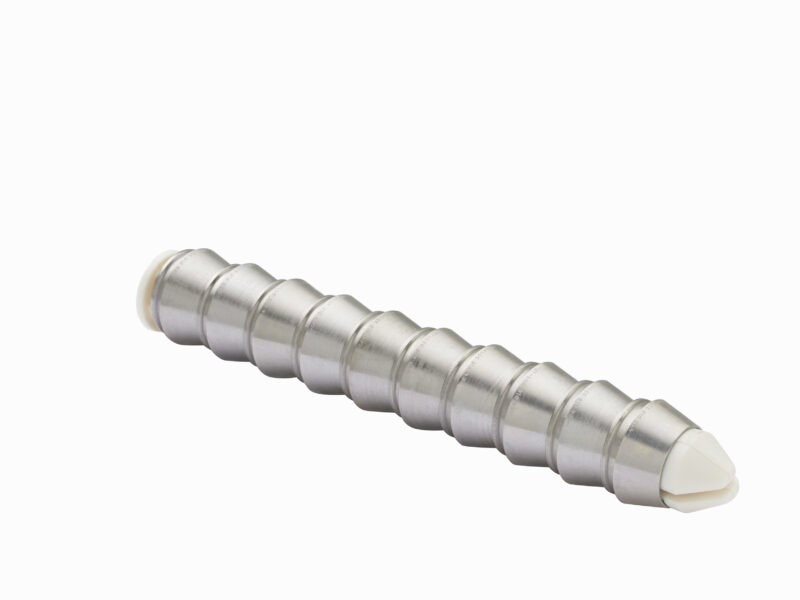

CFS — Conjunto de anilhas
Conjunto formado por uma anilha dianteira e uma traseira para conexões Hy-Lok. A seleção deve corresponder ao tamanho do tubo e à conexão utilizada.

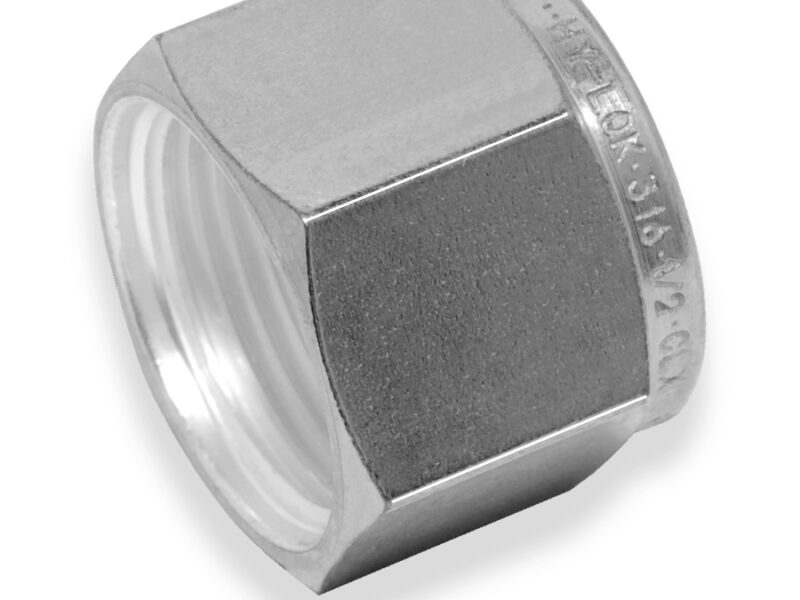

CN — Porcas
Porcas da família de conexões dupla anilha Hy-Lok. Consulte o tamanho e a configuração compatíveis no desenho do componente.
CPA — Tampões
Tampões para fechamento de portas não utilizadas em conexões Hy-Lok. Disponíveis para dimensões métricas e em polegadas, conforme a linha.

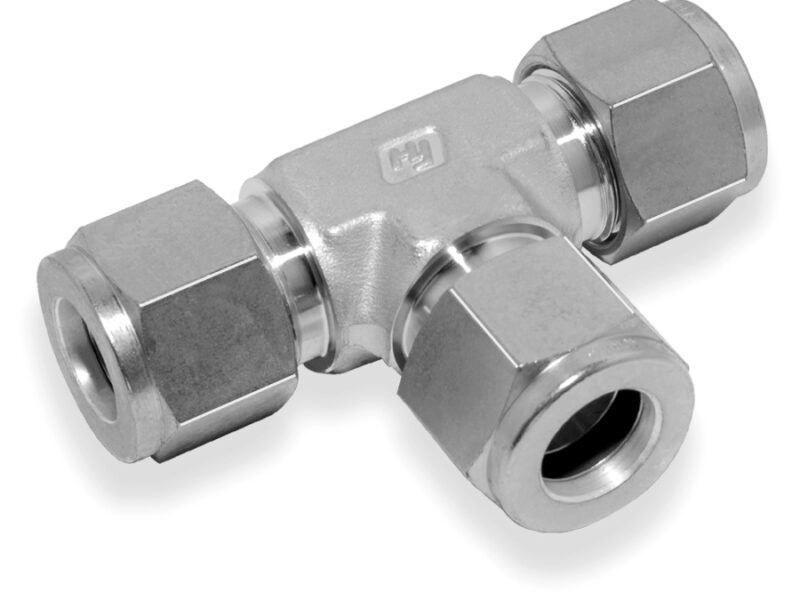

CTA — Tês
Conexões em T da linha Hy-Lok para ramificação de tubos. Verifique as dimensões das três extremidades no desenho do componente.
CUA — Uniões
Uniões da família de conexões dupla anilha Hy-Lok para interligação de tubos. Consulte as dimensões e os materiais do modelo desejado.
CNFS — Porca e anilhas
Conjunto composto por porca, anilha dianteira e anilha traseira. Destinado às conexões Hy-Lok na dimensão correspondente.
Informação técnica
Documentação e seleção
Consulte materiais, dimensões, pressões e temperaturas admissíveis no documento correspondente à configuração escolhida.
