Aplicações
- Instrumentação e serviço geral
- Conexões soldadas para fluidos corrosivos, ciclos de temperatura e vibração

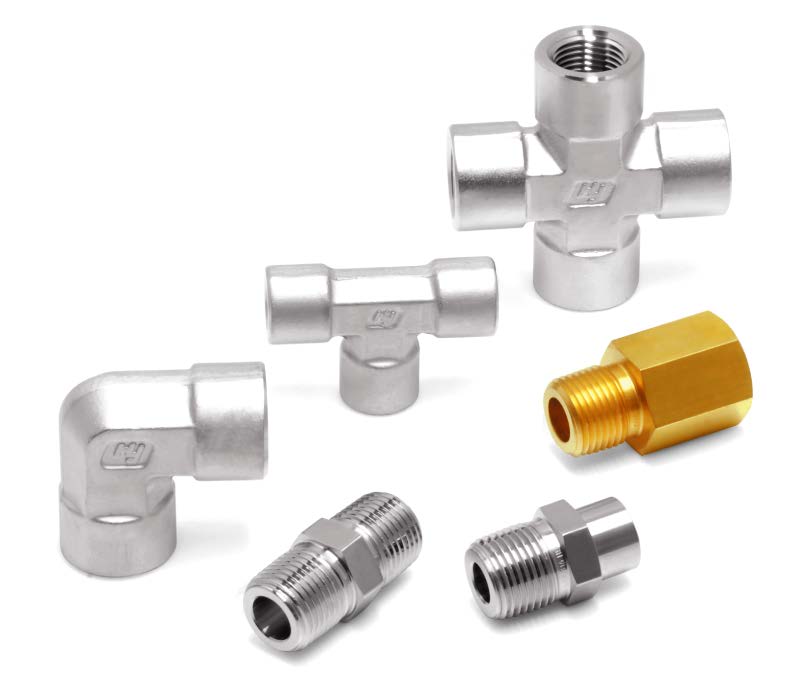

Instrument thread & Weld Fittings
Conexões roscadas e soldadas
Soluções de conexão para instrumentação e linhas de processo. A família inclui conexões roscadas NPT e opções para solda, com diferentes materiais e configurações de montagem.
Informações do produto
Aplicações e dados técnicos
Características
- Opções em aço inoxidável, latão e aço carbono
- Solda de encaixe para tubulações permanentes, conforme ASME B31.1 e B31.3
- Extremidades para tubo pipe com parede SCH 80 ou superior
- Opções roscadas NPT conforme ASME B1.20.1, com roscas machos laminadas e protegidas
Especificações
- Pressão máxima: 10.000 psig a 38 °C
- Faixa térmica: −198 °C a 537 °C
- Verifique a construção roscada ou soldada e o material da configuração
Pressão e temperatura máximas não são necessariamente simultâneas. A seleção depende da série, dimensões, material, vedação e fluido. Confirme os limites e o escopo de certificações no catálogo da configuração escolhida.
Referência técnica Hy-Lok ↗Explore a linha
2 opçõesFamílias e séries

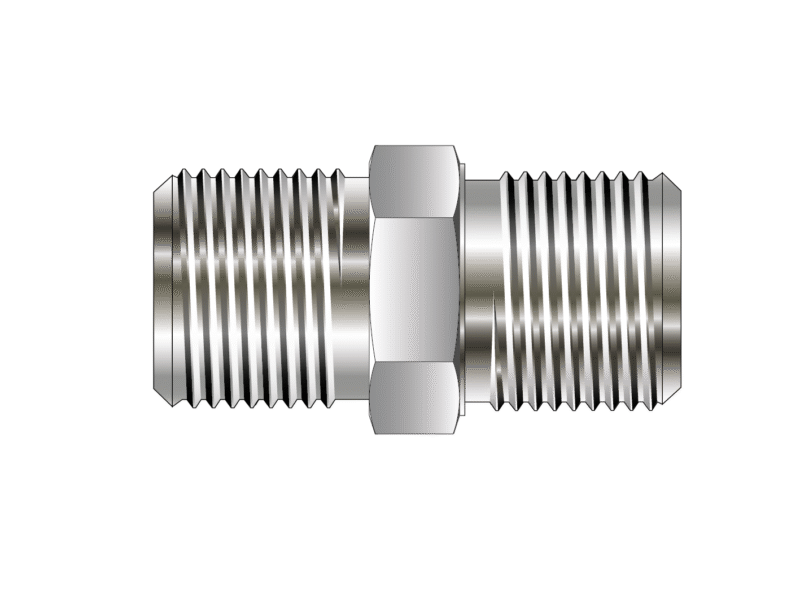

H-SNA-xNR — Niple hexagonal
Niple hexagonal com rosca macho NPT em uma extremidade e rosca cônica ISO na outra. Consulte as dimensões disponíveis na documentação do modelo.

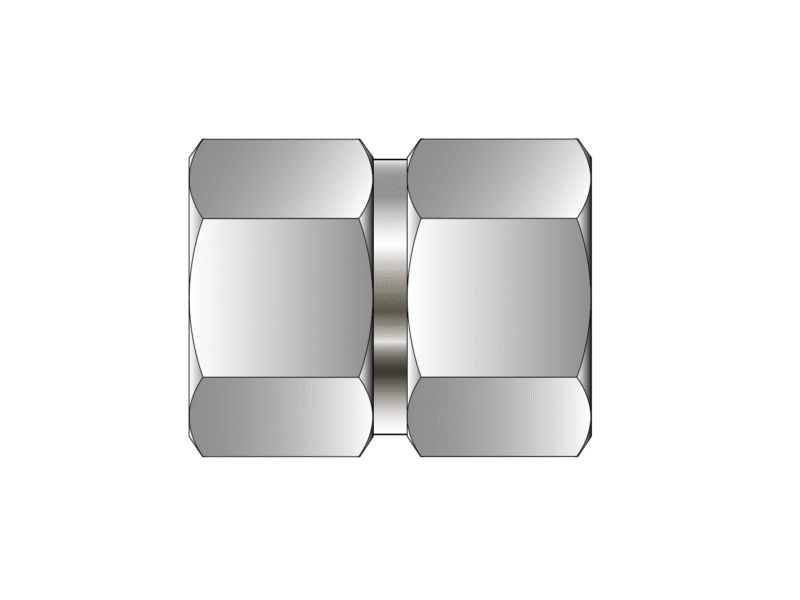

H-SSA — Luva hexagonal
Luva hexagonal com roscas fêmeas NPT em ambas as extremidades. Confira o tamanho das roscas e as dimensões antes da seleção.
Informação técnica
Documentação e seleção
Consulte materiais, dimensões, pressões e temperaturas admissíveis no documento correspondente à configuração escolhida.
