Aplicações
- Linhas de instrumentação de alta pressão
- Circuitos hidráulicos
105 Series – High Pressure Ball Valves

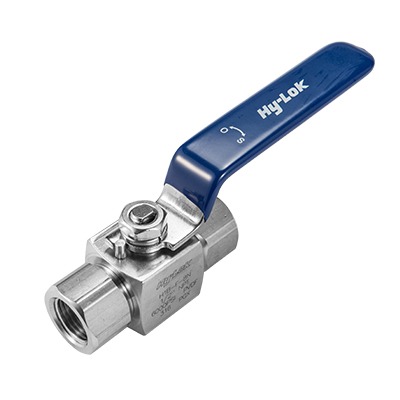

Válvulas de esfera de alta pressão — Série 105
Válvulas de duas ou três vias para instrumentação e circuitos hidráulicos. A linha contempla diferentes materiais de assento e opção de travamento do acionamento.
Informações do produto
Aplicações e dados técnicos
Características
- Configurações de 2 ou 3 vias
- Aço inoxidável, latão, liga 400 (Monel) ou aço carbono A105
- Sedes em PVDF, PEEK ou PCTFE
- Projeto de segurança contra incêndio conforme API 607 e BS 6755 Parte 2, com escopo a confirmar
- Dispositivo de travamento disponível
Especificações
- Pressão máxima: 10.000 psig (aproximadamente 689,5 bar manométricos) a 38 °C
- PVDF: −30 °C a 130 °C
- PEEK: −54 °C a 260 °C
Pressão e temperatura máximas não são necessariamente simultâneas. A seleção depende da série, dimensões, material, vedação e fluido. Confirme os limites e o escopo de certificações no catálogo da configuração escolhida.
Referência técnica Hy-Lok ↗Informação técnica
Documentação e seleção
Consulte materiais, dimensões, pressões e temperaturas admissíveis no documento correspondente à configuração escolhida.
